WR系列隔爆型、本安型热电偶
工业用隔爆或本安型热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变为电信号，传递给显示，记录和调节仪表，对系统实行检测，调节和控制。
在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆或本安型热电偶作温度传感器，本厂生产的隔爆或本安型热电偶产品适用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6温度组别区间内具有爆炸性气体危险的场所内。
本厂生产的隔爆或本安型热电偶技术性能符合JB/T9238-1999工业热电偶技术条件GB/T16839-1997、GB/T16839.2-1997工业热电偶分度表及允许误差，同时产品均符合爆炸性环境用防爆电气设备通用要求GB3836.1-2000、GB3836.2-2000标准，由*********仪器仪表防爆安全监督检验站对产品图样、技术文件、样机进行专门审定和批准，井发给防爆合格证。
目前本厂生产的工业用隔爆热电偶有镍铬-镍硅（K型）和镍铬-铜镍（E型）两种。
本安型热电偶必须使用本安补偿导线，其分布参数控制范围：总电感量≤2mH，电容量≤0.06，同时使用关联设备安全栅，关联设备选用按下列原则，热电偶（必须昌绝缘式）配低内阻二次仪表时，选用MTL760/ac,Z960/ac,LB960/ac安全栅，安全栅具体接线见制造厂说明书。
□主要技术指标
量程规格
|
型 号 |
分度号 |
测量范围 |
精度等级 |
允许偏差Δt ℃ |
|
WRN、WRNK
WRN2、WRNK2 |
K |
0～800℃ |
I |
±1.5℃或±0.004%∣t∣ |
|
Ⅱ |
±2.5℃或±0.75%∣t∣ |
|
WRE、WREK
WRE2、WREK2 |
E |
0～600℃ |
I |
±1.5℃或±0.004%∣t∣ |
|
Ⅱ |
±2.5℃或±0.75%∣t∣ |
注：”t“为感温元件实测温度，
·热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用 T0.5表示。
·公称压力
一般是指常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
·热电偶绝缘电阻：
常温绝缘电阻的试验电压为：直流500±50V。
测量常温绝缘电阻的大气条件为：温度15~35℃，相对湿度45%，大气压力86~106kPa。
对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于 100 MΩ.M
即：Rr·L＞100 MΩ·m L＞1m
式中：Rr-热电偶的常温绝缘电阻值， MΩ；
L-热电偶的长度，m
对于长度≤1米的热电偶，常温绝缘电阻值应不小于100 MΩ
·铠装式热电偶（绝缘式）的绝缘电阻：
在环境温度为20±15℃，相对湿度不大于80%时，热电极与外套管之间的绝缘电阻应大于等于100 MΩ·M*，试验电压为直流500V。 （※绝缘电阻用MΩ·M表示，即为常温绝缘电阻与铠装热电偶长度的乘积）
·防爆类型和级组
防爆级组：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安级组：iaⅡBT4或iaⅡCT4（多对式）iaⅡBT6或iaⅡCT6（多对式）
外壳防护等级IP65
□原理结构
隔爆或本安热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间是、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合体气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆。
由于产品采用上述防爆特殊结构，使产品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆类别范围内，只要用户遵守产品使用规则，产品就能达到可靠的防爆效果。
□防爆标志、类别、级别、和温度组别
·隔爆型、本安型热电偶的防爆标志表示方法
|
规格 |
内容 |
|
d |
|
隔爆型 |
|
ia |
|
本安型 |
|
|
Ⅱ |
|
(工厂用电器设备) |
|
|
B、C |
|
防爆型：B、C |
|
|
T1~T6 |
温度组别 |
|
□ |
Ⅱ |
□ |
□ |
|
·电气设备的类别、级别的温度组别说明：
电气设备分二类：I类-煤矿井下用电气设备：
II类-工厂用电气设备
·防爆等级
隔爆型、本安型热电偶的防爆等适用于爆炸性气体混合物******安全间隙或最小点燃电流比分为A、B、C、三级。
温度组别
隔爆型、本安型热电偶的温度组别按其外露部分最高表面温度分为T1～T6六组。
|
温度组别 |
允许最高表面温度℃ |
|
T2
T1
T3
T4
T5
T6 |
450
300
200
135
100
85 |
·隔爆型、本安型多对式热电偶的规格表
|
型号 |
分度号 |
测量范围℃ |
结构特征 |
保护管内径D(mm) |
插入深度﹡/(mm) |
防爆等级 |
|
WRNK-841n﹡D
WRNK-842n﹡D |
K |
0～800 |
M42×2
固定螺纹 |
≥15 |
用户自定 |
dⅡBT4或dⅡCT6 |
|
WREK-841n﹡D
WREK-842n﹡D |
E |
0～600 |
|
WRNK-841n﹡I
WRNK-842n﹡I |
K |
0～800 |
iaⅡBT4或iaⅡCT6 |
|
WREK-841n﹡I
WREK-842n﹡I |
E |
0～600 |
﹡n为铠装元件数，有4.5.6.7.8.9.对供用户选用
□安装固定位置
|
直形保护管固定螺纹 |
用于保护管直径（d） |
M |
h |
S |
D0 |
流速
m/s |
最高使用压力MPa |
|
Φ16 |
M27×2 |
32 |
32 |
Φ40 |
|
10 |
|
锥形保护管固定螺纹 |
|
M33×2 |
|
|
|
80 |
30 |
|
固定法兰 |
Φ16 |
D2 |
D1 |
D0 |
d0 |
H |
h |
|
6.4 |
|
Φ95 |
Φ65 |
Φ45 |
Φ14 |
15 |
2 |

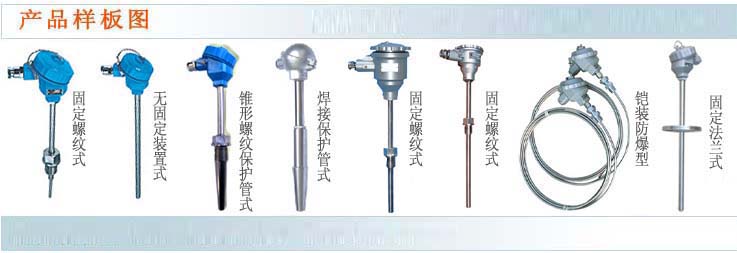

□隔爆型、本安型热电偶的种类和规格
|
类型 |
型号 |
分度号 |
测量范围℃ |
保护管材料 |
规格 |
热响应时间
r0.5s |
公称压力MPa |
结构特征 |
防爆等级 |
|
总长Lmm |
置深Imm |
|
镍铬-镍硅热电偶 |
WRN-240A
WRN2-240A |
K |
0～800 |
或 |
|
150
200
250
300
400
500
750
1000
1500
2000 |
≤90 |
10 |
隔爆接线盒
固定螺纹M27×2 |
dⅡBT4dⅡBT6或dⅡCT4 dⅡCT6 |
|
镍铬-铜硅热电偶 |
WRE-240A
WRE2-240A |
E |
0～600 |
|
镍铬-镍硅
热电偶 |
WRN-640A
WRN2-640A |
K |
0～600 |
|
150
200
250 |
30 |
锥形保护管
固定螺纹M33×2 |
|
镍铬-铜硅热电偶 |
WRE-640A
WRE2-640A |
E |
0～600 |
|
镍铬-镍硅
热电偶 |
WRN-440A
WRN2-440A |
K |
0～800 |
或 |
150
200
250
300
400
500
750
1000
1500
2000 |
6.4 |
隔爆接线盒
固定法兰 |
|
镍铬-铜硅热电偶 |
WRE-440A
WRE2-440A |
E |
0～600 |
注：防爆法兰是仪表行业标准JB/T5219-1991属平法兰。
|
