热电偶

多对式热电偶感温元件 WRN-001 WRE-001

多对式热电偶感温元件 WRN-001 WRE-001


客户自定


类别
热电偶



多对式热电偶感温元件 WRN-001 WRE-001 WRE-002 WRE-002

    工业用装配式热电偶作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃~1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

    根据国家规定,我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶,应符合JB/T3238-1999标准。

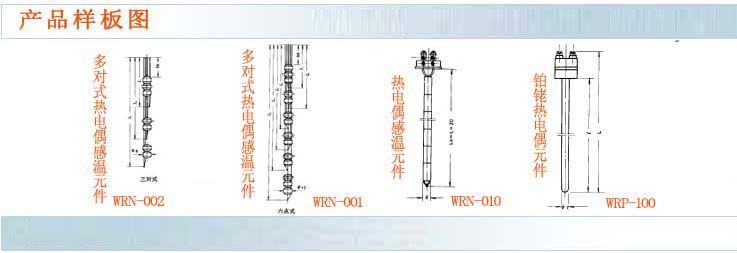

·热电偶感温元件多对式热电偶感温元件
热电偶类别
分度号
测温范围℃
规格
附注
总长mm
镍铬-镍硅
WRN-001
K
(EU-2)
0~800

用户自定义
六点式以负极作公用极,呈树枝状,1系指油冷端到测温点的长度
镍铬-铜镍
WRE-001
E
(EA-2)
0~600

镍铬-镍硅
WRN-001
K
(EU-2)
0~800
〈10000
三对式,各对之间互不干涉。1系由冷端到测稳点的长度
镍铬-铜镍
WRE-001
E
(EA-2)
0~600
注1)热响应时间T0.5<2s
  2)瓷珠材质:粘土质

□工作原理

    热电偶的工作原理是:两种不同成分的导体两端经焊接、形成回路,直接测温端叫测量端,接线端子端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就指示出热电偶,产生的热电动势的对应温度值。

    热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。
