热电偶

防爆热电偶 WRKK-240 WRKK-243 WRKK-244 WRKK-246 WRKK-248<

防爆热电偶 WRKK-240 WRKK-243 WRKK-244 WRKK-246 WRKK-248


客户自定


类别
热电偶


WR系列隔爆型、本安型热电偶


    工业用隔爆或本安型热电偶是一种温度传感器,在化学工业自控系统中应用极广,通过温度传感器,可将控制对象的温度参数变为电信号,传递给显示,记录和调节仪表,对系统实行检测,调节和控制。

    在化工厂,生产现场常伴有各种易燃、易爆等化学气体、蒸汽,如果使用普通热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用隔爆或本安型热电偶作温度传感器,本厂生产的隔爆或本安型热电偶产品适用在dIIBT4~dIICT6、ibIIBT4、iaIIBT4、iaIICT6温度组别区间内具有爆炸性气体危险的场所内。

    本厂生产的隔爆或本安型热电偶技术性能符合JB/T9238-1999工业热电偶技术条件GB/T16839-1997、GB/T16839.2-1997工业热电偶分度表及允许误差,同时产品均符合爆炸性环境用防爆电气设备通用要求GB3836.1-2000、GB3836.2-2000标准,由*********仪器仪表防爆安全监督检验站对产品图样、技术文件、样机进行专门审定和批准,井发给防爆合格证。

    目前本厂生产的工业用隔爆热电偶有镍铬-镍硅(K型)和镍铬-铜镍(E型)两种。

    本安型热电偶必须使用本安补偿导线,其分布参数控制范围:总电感量≤2mH,电容量≤0.06,同时使用关联设备安全栅,关联设备选用按下列原则,热电偶(必须昌绝缘式)配低内阻二次仪表时,选用MTL760/ac,Z960/ac,LB960/ac安全栅,安全栅具体接线见制造厂说明书。

□主要技术指标

量程规格
型 号
分度号
测量范围
精度等级
允许偏差Δt ℃
WRN、WRNK
WRN2、WRNK2
K
0~800℃
I
±1.5℃或±0.004%∣t∣
±2.5℃或±0.75%∣t∣
WRE、WREK
WRE2、WREK2
E
0~600℃
I
±1.5℃或±0.004%∣t∣
±2.5℃或±0.75%∣t∣
注:”t“为感温元件实测温度,

·热响应时间

    在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%所需的时间,称为热响应时间,用 T0.5表示。

·公称压力

    一般是指常温下,保护管所能承受的静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许工作压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

·热电偶绝缘电阻:

    常温绝缘电阻的试验电压为:直流500±50V。
测量常温绝缘电阻的大气条件为:温度15~35℃,相对湿度45%,大气压力86~106kPa。

对于长度>1米的热电偶,常温绝缘电阻值与其长度的乘积应不小于 100 MΩ.M

即:Rr·L>100 MΩ·m L>1m

式中:Rr-热电偶的常温绝缘电阻值, MΩ;

L-热电偶的长度,m

对于长度≤1米的热电偶,常温绝缘电阻值应不小于100 MΩ


·铠装式热电偶(绝缘式)的绝缘电阻:

    在环境温度为20±15℃,相对湿度不大于80%时,热电极与外套管之间的绝缘电阻应大于等于100 MΩ·M*,试验电压为直流500V。 (※绝缘电阻用MΩ·M表示,即为常温绝缘电阻与铠装热电偶长度的乘积)

·防爆类型和级组

防爆级组:dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6

本安级组:iaⅡBT4或iaⅡCT4(多对式)iaⅡBT6或iaⅡCT6(多对式)

外壳防护等级IP65

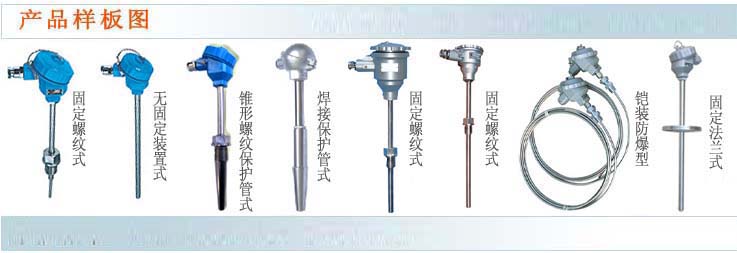

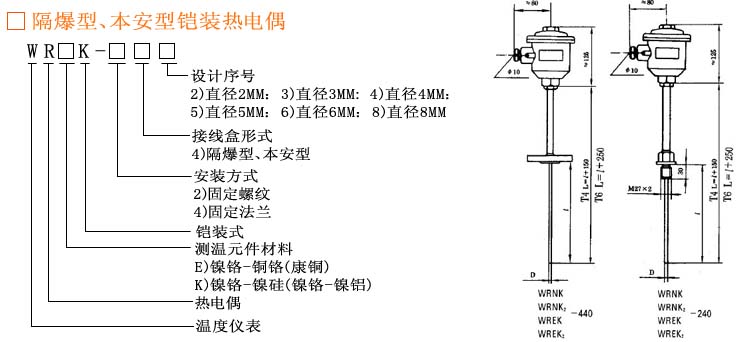

□原理结构

    隔爆或本安热电偶与装配式热电偶的结构、原理基本相同,所区别的是,隔爆或本安型产品接线盒(外壳)在设计上采用防爆特殊结构,接线盒用高强度铝合金压铸而成,并具有足够的内部空间是、壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以,当接线盒内部的爆炸性混合体气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散一传爆。

    由于产品采用上述防爆特殊结构,使产品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆类别范围内,只要用户遵守产品使用规则,产品就能达到可靠的防爆效果。


□防爆标志、类别、级别、和温度组别

·隔爆型、本安型热电偶的防爆标志表示方法
规格
内容
d

隔爆型
ia

本安型


(工厂用电器设备)

B、C

防爆型:B、C

T1~T6
温度组别


·电气设备的类别、级别的温度组别说明:
电气设备分二类:I类-煤矿井下用电气设备:
                II类-工厂用电气设备
·防爆等级

隔爆型、本安型热电偶的防爆等适用于爆炸性气体混合物******安全间隙或最小点燃电流比分为A、B、C、三级。
温度组别

隔爆型、本安型热电偶的温度组别按其外露部分最高表面温度分为T1~T6六组。

温度组别
允许最高表面温度℃
T2
T1
T3
T4
T5
T6
450
300
200
135
100
85
