装配式不锈钢接线盒热电偶WR-B系列
工业用装配式不锈钢接线盒热电偶作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃-1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定,我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶,应符合JB/T9238-1999标准。
□主要技术参数
·温度测量范围和允许误差
热电偶类别
|
代号
|
分度号
|
测温范围
|
允许偏差△t℃
|
铂铑30-铂铑6
|
WRR
|
B
|
0-1800℃
|
±1.5℃或±0.0025∣t∣
|
铂铑10-铂
|
WRP
|
S
|
0-1600℃
|
±1.5℃或±0.0025∣t∣
|
镍铬-镍硅
|
WRN
|
K
|
0-1300℃
|
±2.5℃或±0.0075∣t∣
|
镍铬-铜镍
|
WRE
|
E
|
0-800℃
|
±2.5℃或±0.0075∣t∣
|
注“t”为感温元件的实测温度。
·热响应时间
在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所城要的时间成为热响应时间,T0.5表示。
·热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上,容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法、置入深度以及被测介质的流速和种类等有关。
·热电偶最小置入深度
应不小于其保护管外径的8-10倍(特殊产品例外)。
·热电偶绝缘电阻(常温)
常温绝缘电阻的试验电压为直流500V±50V,测量常温绝缘电阻的大气条件为温度15℃~35℃,相对湿度45%,大气压力86~106kPa。
a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。
即:Rr.L≥100MΩ.m L>1m
b、对于长度等于或不足1米的热电偶,它的常温绝缘电阻值应不小于100MΩ。
·上下限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表规定:
上限温度tm℃
|
试验温度t℃
|
电姐值MΩ
|
100≤tm<300
|
t=tm
|
10
|
300≤tm<500
|
t=tm
|
2
|
500≤tm<850
|
t=tm
|
0.5
|
850≤tm<1000
|
t=tm
|
0.08
|
1000≤tm<300
tm>1300
|
t=tm
t=1300
|
0.02
0.02
|
·工作原理
热电偶的工作原理是:两种不同成分的导体两端经焊接、形成回路,直接测温端叫测量端,接线端叫参比端。当测量和参比端存在温差时,就会在回路时产生热电流,接上显示仪表,仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动热势将随着测量端温度升高面增长,热电动热势的大小只和热电偶导体材质以及两端温差有关、和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电太组成基本结构,阈配以各安装固定装置组成。
□型号表示
W
|
R
|
规格
|
内容
|
|
|
R
|
|
铂铑30-铂铑6
|
P
|
|
铂铑10-铂
|
N
|
|
镍铬-镍硅
|
E
|
|
镍铬-铜镍(镍铬-康铜)
|
热
电
偶材料
|
-
|

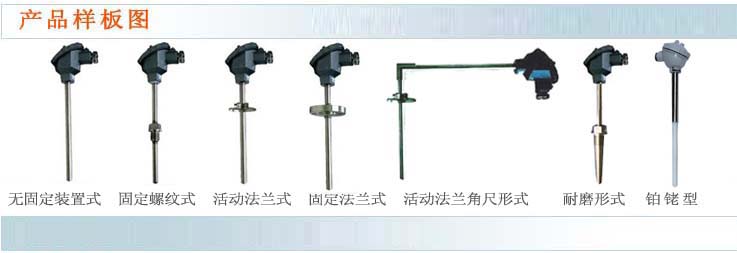

1
|
无固定装置式
|
|
2
|
固定螺纹式
|
3
|
活动式法兰
|
4
|
固定法兰式
|
5
|
活动法兰角尺形式
|
6
|
固定螺纹锥形保护管式
|
安装固定形式
|
3
|
|
防水式
|
4
|
|
隔爆式
|
接线盒形式
|
0
|
|
Φ16mm保护管
|
1
|
|
Φ25mm保护管(双层套管)
|
2
|
|
Φ16mm高铝质管(单层套管)
|
3
|
|
Φ20mm高铝质管
|
设计序号
|
不锈钢
|
|
W
|
R
|
□
|
-
|
□
|
□
|
□
|
B
|
|
□型号规格
·统一设计型热电偶
无固定装置式(陶瓷保护管)热电偶
热电偶类别
|
|
分度号
|
测温范围℃
|
规格
|
热响应时间T0.5S
|
直径
|
保护管材料
|
单支铂铑30-铂铑6
|
WRR-120B
|
B
(LB-2)*
|
0~1600
|
φ16
|
刚玉质
|
<150
|
WRR-121B
|
φ25
|
<360
|
双支铂铑30-铂铑6
|
WRR2-120B
|
φ16
|
<150
|
WRR2-121B
|
φ25
|
<360
|
单支铂铑10-铂
|
WRP-120B
|
S
(LB-3)*
|
0~1300
|
φ16
|
高铝质
|
<150
|
WRP-121B
|
φ25
|
<360
|
双支铂铑10-铂
|
WRP2-120B
|
φ16
|
<150
|
WRP2-121B
|
φ25
|
<360
|
单支镍铬-镍硅
|
WRN-122B
|
K
(EU-3)*
|
0~1100
|
φ16
|
高铝质
|
<240
|
WRN-123B
|
0~1200
|
φ20
|
双支镍铬-镍硅
|
WRN2-123B
|
0~1100
|
单支铂铑30-铂铑6
|
WRR-130B
|
B
(LL-2)*
|
0~1600
|
φ16
|
刚玉质
|
<150
<360
<150
<360
|
WRR-131B
|
φ25
|
双支铂铑30-铂铑6
|
WRR2-130B
|
φ16
|
WRR2-131B
|
φ25
|
单支铂铑10-铂
|
WRP-130B
|
S
(LB-3)*
|
0~1300
|
φ16
|
高铝质
|
150
<360
<150
<360
|
WRP-131B
|
φ25
|
双支铂铑10-铂
|
WRP2-130B
|
φ16
|
WRP2-131B
|
φ25
|
单支镍铬-镍硅
|
WRN-133B
|
K
(EU-2)*
|
0~1200
|
φ20
|
高铝质
|
<240
|
双支镍铬-镍硅
|
WRN2-133B
|
0~1100
|
注:1)结构特征:非卖入部份为碳钢20#
2)直径φ25mm为双层瓷套管。
·保护管直径和长度规格表
φ16(单层管)
|
φ20
|
φ25(双层管)
|
总长L
|
置深l
|
总长L
|
置深l
|
总长L
|
置深l
|
300
|
150
|
400
|
250
|
550
|
400
|
350
|
200
|
450
|
300
|
650
|
500
|
400
|
250
|
550
|
400
|
900
|
750
|
450
|
300
|
650
|
500
|
1150
|
1000
|
550
|
400
|
900
|
750
|
1650
|
1500
|
650
|
500
|
1150
|
1000
|
2150
|
2000
|
900
|
750
|
1650
|
1500
|
|
|
1150
|
1000
|
2150
|
2000
|
|
|
|
