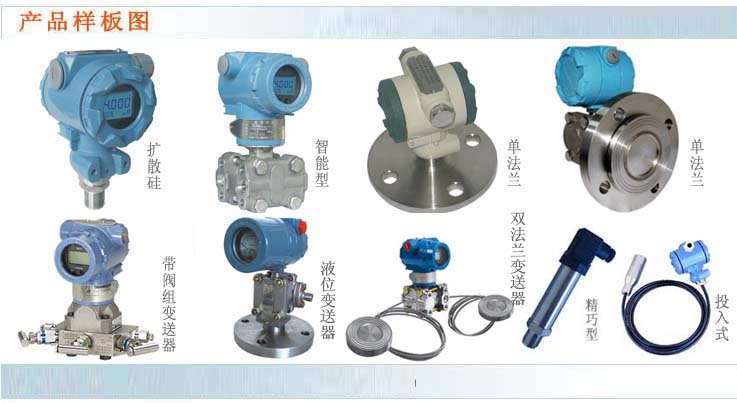

投入式液位计 HBJY-501 系列
一、产品概术
HBJY-501T系列投入式液位变送器可以用来测量开口空器及河渠、湖泊、水井中的液位，具有结构简单，测量精确和安装方便等特点。
二、产品结构
HBJY-501系列投入式液位变送器由不锈钢探头，导气电缆和电气盒组成。变送器的探头为316不锈钢结构，可直接将其投入被测液位中使用。传感器芯片由316L不锈钢膜片和内充硅油与介质隔离，从而保证了它可测量多种介质的液位。
HBJY-501变送器探头与电气盒之间由专用电缆连接，电缆中间有一导气管使传感器的背压腔与大气相通，电缆与探头和电气盒之间为密封连接电气盒有电路腔室和接线腔室组成，零点和量程可在电路板上调节。
三、工作原理
当把变送器投入到液体中某一位置时，传感器受到的压力为P=9.807，ρH，其中P---传感器感受到压强，单位Kpa，ρ---液体密度，单位g/cm,H---待测液面高度，单位m所以H≈0.102P/ρ变送器把感受到的压力信号转换成电信号，此信号与液体高度成正比。
四、功能规格
★测量范围：0-1m…0-100m
★输出：4-20mA
★电源：13-36VDC，允许无负载工作
五、负载特性
******回路电阻有电源的电压决定，如下式描述：
******负载电载计算：R=(U-13V)/20-r
其中：U为电源电压
r为电缆线电阻
六、温度范围
★介质温度：-20～70。
★环境温度：-40～80。
★贮藏温度：-40～80。
★湿度：相对湿度为0～100%
七、环境温度影响
|
温度℃ |
******量程 |
|
零点 |
满刻度 |
|
-20～0 |
±1.0 |
±0.5 |
|
0～25 |
±0.2 |
±0.1 |
|
25～70 |
±0.25 |
±0.15 |
******量程指变送器中的传感器为满刻度使用，以测水为例，传感器满刻度使用的量程分别为：2m、3.5m、7m、10m、20m、35m、70m、100m。
八、性能规格
参考精度
★标定量程的±1.0%、±0.25%、±0.5%包括线形、滞后、重复性
稳定性
★上限极限值的±0.25%，保持12个月
响应时间
★小于200ms时间常数（压力阶跌变化的响应时间为63.2%）。
十、产品选型编号表示示意图：
|
HBJY-501 |
说明 |
|
|
G |
|
|
|
|
|
|
|
标准型 |
|
D |
|
|
|
|
|
|
|
隔爆型 |
|
I |
|
|
|
|
|
|
|
本安型 |
|
过程连接材料 |
3 |
|
|
|
|
|
|
不锈钢1Cr18Ni9Ti |
|
4 |
|
|
|
|
|
|
不锈钢316L |
|
9 |
|
|
|
|
|
|
特别约定 |
|
过程连接方式 |
T |
|
|
|
|
|
外螺纹G1-1/2 |
|
F |
|
|
|
|
|
法兰 |
|
Y |
|
|
|
|
|
特别约定 |
|
导气电缆材料 |
5 |
|
|
|
|
丁腈橡胶与聚氯乙稀复合物 |
|
9 |
|
|
|
|
特别约定 |
|
传感器密封件材料 |
1F |
|
|
|
氟橡胶 |
|
2F |
|
|
|
丁腈橡胶 |
|
3F |
|
|
|
聚四氟乙稀 |
|
9F |
|
|
|
特别约定 |
|
信号输出方式 |
2 |
|
|
4-20mA二线 |
|
9 |
|
|
特别约定 |
|
精度等级 |
2 |
|
0.5 |
|
5 |
|
0.5 |
|
6 |
|
1.0 |
|
9 |
|
特殊要求 |
|
配重 |
H |
无配重 |
|
Z |
标准配重 |
|
Y |
特别约定 |
|
量程（直接填写，单位mm） |
|
|
|
