温度压力指示仪表　Q72　QZ72

温度压力指示仪表　Q72　QZ72



类别
引进法国(C.M.R)Q系列



温度压力指示仪表    Q72、QZ72


·用于直接指示4-20mA信号电量信号
·外形尺寸…………DIN43700
·符合船用规范和IEC标准


□特性

精度：1.5级
环境温度范围：-25～+55℃
外壳防护：按IP42
耐振动：0.7g
前面板尺寸：72*726mm
仪表偏转角：Q72：90
QZ72：240
仪表标度尺：白色底黑色刻度如需设定值可划红线
输入：4-20mA或其它电量信号
仪表安装：用二个对角支架固定

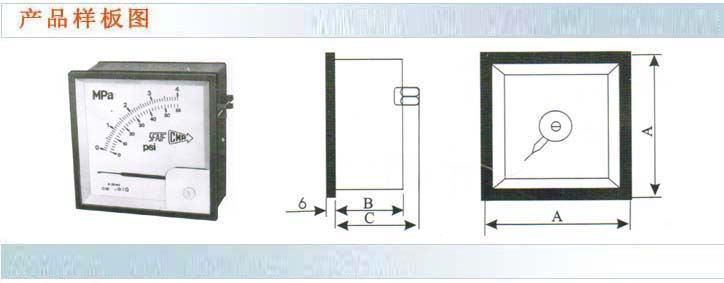

□开孔尺寸

型号
A（mm）
B(mm)
C(mm)
开孔（mm）
Q72
72
44
60
68*680.5
QZ72
72
53
69
68*680.5

重量：Q72：0.25kg
　　　QZ72：0.35kg


□仪表规格：见下表

压力（Mpa/pai）
温度℃
0-1.6
0-2.5
0-4
0-6
0-10
0-16
0-25
0-40
0-60
0-100
0-160
0-400
0-600
0-1000
-30/+70
0-100
0-150
0-200
0-250
0-750
