温度压力指示仪表 Q96　QZ96

温度压力指示仪表 Q96　QZ96



类别
引进法国(C.M.R)Q系列



温度压力指示仪表    Q96、QZ96


·用于直接指示4-20mA信号电量信号
·外形尺寸…………DIN43700
·符合船用规范和IEC标准


□特性

精度：1.5级
环境温度范围：-25～+55℃
外壳防护：按IP42
耐振动：0.7g
前面板尺寸：96*96mm
仪表偏转角：Q96：90
QZ96：240
仪表标度尺：白色底黑色刻度如需设定值可划红线
仪表安装：用二个对角支架固定

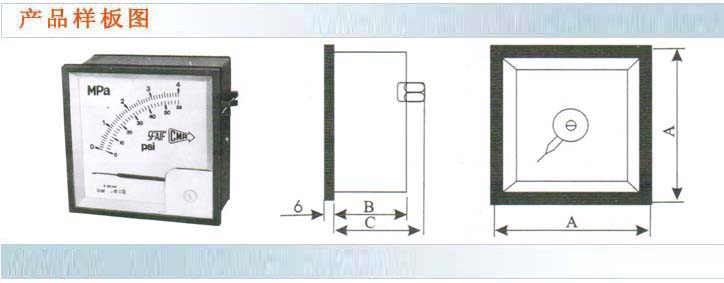

□开孔尺寸

型号
A（mm）
B(mm)
C(mm)
开孔（mm）
Q96
96
44
60
92*920.5
QZ96
96
53
69
92*920.5

重量：Q96：0.3kg
　　　QZ96：20.35kg


□仪表规格：见下表

压力（Mpa/pai）
温度℃
0/0.16
0/0.25
0/0.4
0/0.6
0/1
0/1.6
0/25
0/40
0/60
0/100
0/160
0/400
-30/+70
0/100
0/150
0/200
0/250
0/750
