高阻表 Q96-MΩ Q96-ZMΩ
<
 |
|
高阻表 Q96-MΩ、Q96-ZMΩ
·测量绝缘电阻
·变换器内附
·外形尺寸……DIN43700
·符合船用规范和IEC标准
□特性
精度：1.5级
环境温度范围：-25～+55℃
外壳防护：按IP42
耐振动：0.7g
前面板尺寸：96*96mm
仪表偏转角：Q96-MΩ：90
Q96-ZMΩ：240
仪表标度尺：白色底黑色刻度如需设定值可划红线
仪表安装：用四个对角支架固定
电流表量限可定做±刻度

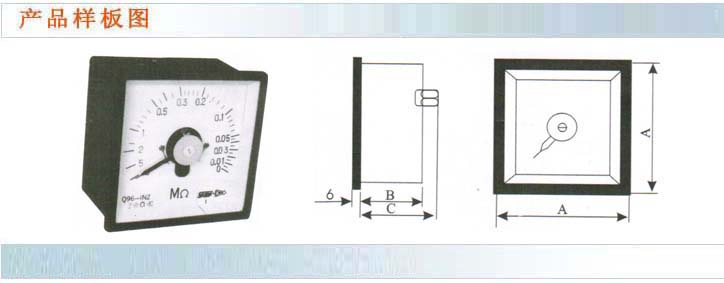

□开孔尺寸
|
型号 |
A（mm） |
B(mm) |
C(mm) |
开孔（mm） |
|
Q96 |
96 |
100 |
116 |
92*92±0.5 |
重量：Q96-MΩ：0.75kg
Q96-ZMΩ：0.85kg
□测量范围：见下表
|
测量范围 |
额定电压 |
|
0-5MΩ |
127V、220V
380V(经380/100V或380/127V.P.T接入) |
|
