交流电流表电压表 Q96-RZC Q72-RZC
 |
|
交流电流表电压表 Q96-RZC、Q72-RZC
·测量交流电压和交流电流的有效值
·外形尺寸……SIN43700
·符合船用规范和IEC标准
□特性
精度：1.5级
环境温度范围：-25～+55℃
外壳防护：按IP42
耐振动：0.7g
前面板尺寸：96*96mm，72*72mm二种
仪表贪偏转角：240度
仪表标度尺：白色底黑色刻度如需设定值可划红线
额定频率：50HZ,60HZ
仪表安装：用二个对角支架固定
电流表量限可定做±刻度

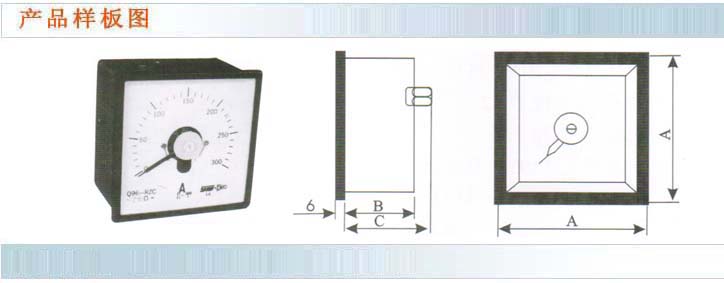

□开孔尺寸
|
型号 |
A（mm） |
B(mm) |
C(mm) |
开孔（mm） |
|
Q96 |
96 |
53 |
69 |
92*92±0.5 |
|
Q72 |
72 |
80 |
96 |
68*68±0.5 |
重量：Q96-RZC:0.5kg
Q72-RZC:0.4kg
□测量范围：见下表
|
V |
经电压互感器PT接入次级电压100V |
A |
配72mV外附分流器接入 |
|
V |
mV |
0-0.5
0-1
0-2
0-3
0-5 |
A |
KA |
|
0-50
0-75
0-100
0-150
0-250
0-300
0-450 |
0-450
(380/100V) |
0-3(3K/100V)
0-3.6(3K/100V)
0-7.2(3K/100V)
或(6K/100V)
0-12(6K/100V)
或(10K/100V)
0-18(15K/100V)
0-42（35K/100V） |
0-10
0-20
0-30
0-50
0-75
0-100
0-150
0-200
0-300
0-500
0-750
0-800 |
0-1
0-1.5
0-2
0-3
0-4
0-4.5
0-5
0-6
0-7.5
0-10 |
|
