DR系列数据记录仪(温度巡回检测仪)


  数据记录仪(温度巡回检测仪,以下简称数据记录仪),是一种输入温度、直流电压等模拟信号,在规定的时间间隔进行数据记录的巡回检测记录仪。
  数据记录仪分成一体式和分离式二种,其中一体式有30点、20点、15点三种测定点数;分离式有主体和端子箱组成,主体想装有把手可携带,也可用于嵌装。******测量点数可达210点,共有5个种类。广泛应用于工业炉温度发布、电子产品特征试验、气象观察、发动机测试、公害测定管理、原子能材料试验、全自动校正装置、测量研究和试验等。

·带有8种或9种测定量程
30点及15点的数据记录仪带有8种测定量程,其中热电偶5种(S、K、J、E、T),直流电压3种(±20mV、±50mV、±5V)。20点的记录仪除上述8种测定量程外,还带有PT100测温电阻,共计9种测定量程。
在分离式记录仪中,有用于5种测定量程(输入点数为30点)及用于9种测定量程(输入点数为20)的端子箱,均能与主体相连接。

·能分成8组进行记录
能把测定的点数最多分成8组同时进行测量。(能任意分组,例如******组是K热电偶,第2组式±20mV量程.....等等)。

·高精度
热电偶的线性化式采用数字线性化方式,能达到高精度。

·数字键的设定方式及其设定的确认
分组设定,量程设定,时间间隔(打印周期)设定等均由数字键操作,设定方法简单方便,此外,通过按动“列表打印”键,能把设定的内容全部打印出来。

·偏差运算功能
能把对应于******组******点的温度差和电压差直接打印出来,在测量温度分布,十分有效。

·报警打印功能
用数字键输入温度,直流电压等的设定值,打印时,如果数值偏离设定值,就会在打印出测定数据的同时,打印出H或L的标记。
使用这个功能就容易判断合同或不合格。

·携带级嵌装二用
仪表装有手把,在移动使用场合,十分方便。仪表也可装于仪表屏上,在拆除把手及上下罩壳后,即可用于嵌装。

型号规格

·一体化

型号
测定点数
测定量程
DR030
30点
S,K,E,J,T热电偶丝及±20mV、±50mV、±5mV、等5种
DR020R
20点
除上述外,再加上Pt100Ω测温电阻共9种


·分离式端子箱(测定点数30~210点)

型号
测定通道
输入点数
测定量程
DX-TB1T
001~ 030ch.用
30点
S,K,E,J,T热电偶
及±20mV、±50mV、
±5V共8种
DX-TB2T
031 ~060ch. 用
30点
DX-TB3T
061~ 090ch. 用
30点
DX-TB4T
091~ 120ch. 用
30点
DX-TB5T
121 ~150ch. 用
30点
DX-TB6T
151 ~180ch. 用
30点
DX-TB7T
181 ~210ch. 用
30点


·分离式主体(测定点数90点 、210点)

型号
测定点数
端子轴数
DR090L
******90点
外接端子箱,可连接3只
DR210L
******210点
外接端子箱,可连接7只


·分离式端子箱(测定点20 ~140点)

型号
测定通道
输入点数
测定量程
DX-TB1R
001~ 030ch.
20点
S,K,E,J,T热电偶
及 ±20mV、±50mV、
±5V及Pt100热电
阻共9种
DX-TB2R
031 ~060ch.
20点
DX-TB3R
061~ 090ch.
20点
DX-TB4R
091~ 120ch.
20点
DX-TB5R
121~ 150ch.
20点
DX-TB6R
151 ~180ch.
20点
DX-TB7R
181~ 210ch.
20点


·分离式主体和端子箱的配套(测定点数20-90点)

主体
端子箱

DR090L
测度点数
测定量程
20点
30点
40点
50点
60点
70点
80点
90点

S、K、E、J、T热电偶
±20mV、±50mV、±5mV
共8种
DX-TB1T
DX-TB1T
DX-TB1T
DX-TB2T
或*2
DX-TB1R
DX-TB2R
DX-TB3R
*3
DX-TB1T
DX-TB1T
DX-TB2T
DX-TB1T
DX-TB2T
DX-TB3T


除上述外、再加上
PT100热电阻共9种
DX-TB1R
*1
DX-TB1R
DX-TB2R
DX-TB2R
DX-TB2R
DX-TB3R
DX-TB3R



□主要技术指标

·测量对象
测定点数:最多210点
测定量程:有8种测定量程和9种测定量程两大类,在8种测定量程中,热电偶有5种(S、K、E、J、T),直流电压有3种(±20mV、±50mV、±5V);在9种测定量程中,除上述8种外,还有测温电阻(PT100Ω)。
分组数:最多8组

标准测定范围及测定精度

输入
测定范围
分辨率
测定精度



S
0-1600℃
0.1℃
±0.2%用户
要求可做到
±0.1%
不包括基准点补偿精度及输入端子温度分布。
K
‐200-1200℃
E
‐200-600℃
J
‐200-800℃
T
‐200-400℃
电流
电压
‐20-20mV
1μV
‐50-50mV
10μV
‐5-5mV
1mV
测温电阻
‐200-500℃
0.1℃
温度漂移:小0.005%/℃(显示值)
基准点补偿精度:±0.3℃(输入端子板温度平衡时)
输入端子温度分布:小于±0.2℃(输入端子板温度平衡时)
漂移实偿:通过消零,自动进行补偿
输入特性:输入阻抗大于8MΩ(加入输入时)输入偏置电流约2NA
******允许输入电压:DC ±20V
******允许同相电压:DC 200V (包括各个输入通道之间)

·安全功能
停电措施:停电时-(1)时钟和时间间隔定时器能正常动作,设定值能继续保持。      (2)设定、显示、打印、测定功能停止运动。
          复电时-(1)自动起动。(2)打印出停电和复电时间
          停电保证时间-设定值能保持约6个月,时钟及时间间隔定时器能动作18个小时。
断线检出:由信号源电阻值进行栓出。(电阻值大于约50kΩ时,定为断线)。当与其它仪表或输入方式并联使用时,与大华仪表厂洽谈。
超量程:带显示、打印功能。
欠量程:带显示、打印功能。
断线:带显示、打印功能、

·设定方式
设定操作:通过数字键和功能键进行设定。
设定项目:月、日、时分 打印周期 分组 量程:能够设定每组的偏差运算及报警打字,偏差运算的基准值式******组******通道的数字。  报警设定值(上下限、各组共同设定)。 重复显点序

·动作规格
测定速度:约0.5s/点(DR210L型,约0.1s/点)
打印周期:1min-99h59min(每1min可任意设定)
测定方式:RUN-测定动作  SET-设定动作
测定动作:自动-按照时间间隔的设定时间打印指定点数的数据。  手动-用数据开关打印指定点数的任意时间的数据。  重复显示-每隔1秒钟重复显示指定的点数。  巡回检测-本仪表有多种选件,其中DR015、DR020、DR030、DR090的基型表,DR210的快速型仪表,带RS232接口的仪表有巡回检测功能。巡回检测有快速、慢速二种可任意切换。快速0.5s/点、慢速1.5s/点。
打印机:打印模类型-热敏式点矩阵打印机  打印速度-约0.5s/行

·显示部
显示元件:7段发光二极管显示
显示内容:点数编号-01-09或3为(DR210L)  数据-0-±20000 超量程、断线 设定值-设定时显示各设定值

·打印机部
记录纸:折叠式热敏记录纸(发出黑色)  全长20m、宽60mm
打印内容:月、日、时间、点数编号、测定数据、单位、报警时上下限的报警标志、偏差运算标志、分组编号、量程、重复显示点数、报警设定值。

·使用条件
环境温度:-5-40℃
环境湿度:小于90%RH
电源:AC 220V ±10% 50HZ、60HZ
功耗:约40W(正常时)
外形尺寸:149*280*380(mm)H*W*D
重量:一体式-约8kg  分离式-主体约7kg,端子箱约3kg

选件

名称
内容
传送输出
具体把测定数码传送到穿孔机等外部设备的功能,输入
方式有二进制输出(DR090L、DR210L除外)或BCD码输出。
外部请求
从外部得到接点信号,具有与按下面板的数据开关
相同的功能。
时间间隔输出信号
在内藏的时间间隔定时器起动时,输出接点信号,能应
用于积算仪的复位和与上部时序的匹配。
外部时间间隔起动信号
通过外部的接点信号来控制时间间隔定时的动作的开
始和停止。
外部时钟起动信号
通过外部的接点信号来控制时钟的超动和停止,这时的
时钟市显示走动时间
时钟、时间间隔的分/秒转换
时钟和时间间隔均能独立进行min/s切换,当转换到秒
时,月日的日历停止走动
外部端子箱
(DR030,DR020用)
输入端子部从主体拆下装到外接的箱壳上。标准距离2m。
模拟输出
输出重复显示点序的模拟信号
BCD码输入
与模拟输入不同,能够在1点输入数据信号(BCD码)
高速存取式
测定速度约0.1s/1点打印机打印速度约0.5s/行宜用于测
定点数多或输入变化大的场合(标准:DR210L)
逆向打印
逆向打印文字和数据,切下打印好数据的记录纸时,******点就位于上首。
GP-IB接口(IEEE488)
是用于连接IEEEE488-1925标准的GP-IB总线的接口,能以联机方机从外部设定动作和处理输出数据。
RS232C
是EIA标准的RS232串行接口,能以联机方式从外部设定动作和处理输出数据。
标准外输入
是指压力、流量、JIS标准外的热电偶等输入

□订货须知

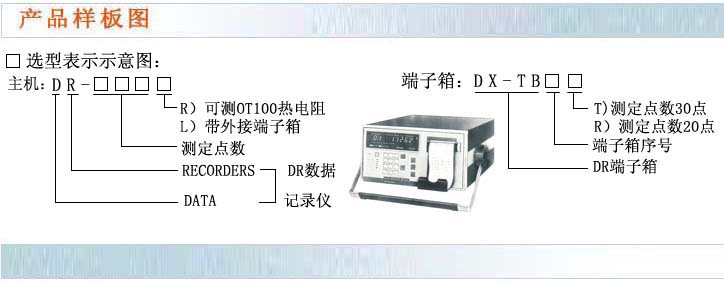

·型号  DR-□□□□
·端子箱型号、序号型号DX-TB□□
·特殊要求请向技术部门联系
·订货时应注明:
1.有多少点需测量mA值,由大华厂在交货时配给相应数量的精密电阻。
2.如希望再进行显示、打印的读数变换,将标准信号变换成你所需要的直观的流量压力、温度等工程参数,本仪表可显示变换量的工程参观(无单位),可打印变换后的工程参数及工程单位(二位)。订货时要详细写明对应的变换值及变换单位。
