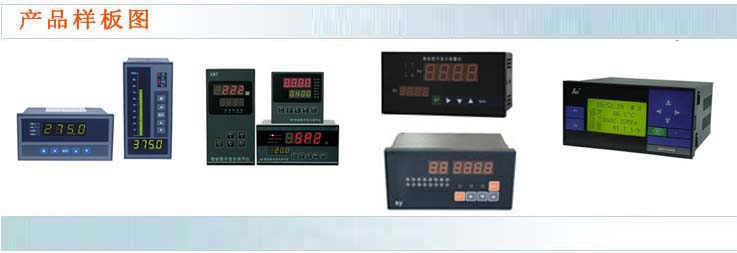

XMTA/D/C/F系列智能数字显示调节仪
XTMF/A/D/C-100系列采用******型的专用芯片制成、齐全的输出和调节规律供选择、具有掉电保护功能、精度等级±0.3%FS±1dig、具有全输入功能,使仪表能起到一表多用、线性输入时量程可随意迁移、显示清晰直观、可靠而实用的仪表安装结构。
◆参数与规格:
主要技术指标
采用******的SMT表面贴装技术
采用******的开关电源,使仪表更显轻巧。
具有全输入功能,不但使仪表具备一表多用,具增加仪表的可塑性。
具有掉电保护功能。
精度为5%FS±1ding.
二组断电器输出灵活使用,可用于报警,也可用于调节。
线性输入时量程可随意迁移。
具有极高的性能价格比。
显法清晰直观。
可靠而实用的仪表安装结构。
分辨力为14bit.
具有传感器误差修正功能。
◆输入形式
热电偶B:0~1800℃ S:0~1600℃ K:0~1300℃ E:0~800℃
T:0~300℃ J:0~800℃ Wu-Re3-25 0~2000℃
热电阻:Pt100:-100~200℃ -200~600℃
Cu50:0~150℃
◆线性输入
mV输入:0~100mV.DC; 0~50mV.DC; 0~100mV.DC;
电压输入:0~5V.DC; 1~5V.DC;
电流输入:0~100mA.DC; 4~20mA.DC;
◆辐射感温器:
WFT-202(F1石英玻璃)400~1200℃
WFT-202(F2,K9玻璃)700~2000℃
◆输出形式
二组继电器触点输出可任意组成以下方式:
1. 上限报警
2. 下限报警(二位式控制)
3. 上、下限报警(三位式控制)
4. 上、上限报警
5. 下、下限报警
每副触点的不灵敏区为0~9999任意可调
每副触点的容量为3A、220V AC,无感负载。
◆供电电源
变压器供电:220V±10% 50Hz~60 Hz
开关电源:86V~264VAC 50Hz~60 Hz
变送器供电电源:24V、30mA.DC
◆型号表示
X□M□-1□□-D
-
X
|
|
□
|
仪表形式
Z)单显示
T)带调节
|
M
|
|
□
|
外形尺寸
A)80×160(mm)竖式为A(H)
D)96×96(mm)
C)72×72(mm)
F)48×96(mm)竖式为F(H)
|
1
|
|
□
|
调节方式(报警方式)
0)上、上限报警
1)上、下限报警
2)下、上限报警
3)下、下限报警
注:前面一位为第1路报警
后面一位为第2路报警
|
□
|
输入形式
0)全输入
2)热电偶
3)热电阻
4)远程压力表
5)线性输入
6)辐射感温器
|
D
|
附加功能
D 带24V变送器电源
B 变送输出
|
|
