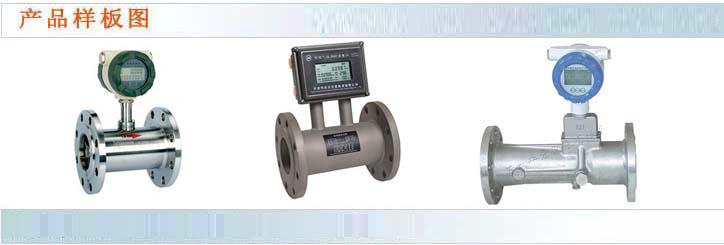

HLUX旋进漩涡流量计
◆用途：旋进漩涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的******产品。
◆工作原理：当流体通过由螺旋形叶片组成的旋涡发生器（见图1）后，流体被迫绕着发生体轴剧烈旋转，形成旋涡。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率，就知道了流量。而且能在较宽的流量范围内获得良好的线性度。流量计算式为：
K=f/q
式中：K--流量仪表系数l/m³
F--旋涡频率Hz
q--体积流量m³/s
流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流体的温度、压力、组件和物性（密度、粘度）无关。
◆使用环境条件：
◇环境温度：-30℃~+55℃
◇相对湿度：5%~95%
◇大气压力：86KPA~106KPA
工作条件
◇介质温度范围：-20℃~+70℃
◇公称压力：1.6、2.5、4.0、6.3MPA
◇主要组成:组成旋进漩涡流量计由传感器和转换器两部分构成
◇电话： 传真：021-56877599
◆流量计规格表
|
公称通径DN(mm) |
类型 |
流量范围（m3/h） |
工作压力Mpa |
精度等级 |
备注 |
|
20 |
|
1.2-15 |
1.6
2.5
4.0
6.3
10
16 |
1.0
1.5 |
≤2.5Mpa铝合金(L)
≥4.0Mpa不锈钢(G)小于基本误差******值的1/3 |
|
25 |
|
2.5-30 |
|
32 |
|
4.5-60 |
|
50 |
A型 |
10-150 |
|
B型 |
6-75 |
|
80 |
A型 |
28-400 |
|
B型 |
18-200 |
|
100 |
A型 |
50-800 |
|
B型 |
40-600 |
|
150 |
A型 |
150-2250 |
1.6
2.5
4.0 |
|
B型 |
100-1200 |
|
200 |
|
360-3600 |
◆产品主要特点：电话： 传真：021-56877599
1、无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护。
2、实现了机电一体化，日常的计量过程不需要人工值守。
3、工艺安装条件不苛刻，仪表上、下游直管段可较孔板和涡街流量计大大缩短。
4、系统的测量准确度能够满足目前的贸易计量要求。
5、流量测量范围较宽（qmax/qmin=15～20），可在孔板和涡街流量计无法涉足的部分小流量区域进行有效工作。
6、体积小、重量、离线标定较为方便。
7、测量信号既可就地显示，也可按需远传。
8、仪表管理人员无需专业培训，流量、压力及温度等测量参数可以从表头直接读取，并且不必进行折算转换。
9、压力损失较大
流通介质为气体时，压力损失约为涡街流量计的3-4倍。
电话： 传真：021-56877599
◆流量计选型表：电话： 传真：021-56877599
,
|
HLUX |
|
|
通径代码 |
-XXX |
100表示DN100 |
|
补偿方式 |
N |
无温压补偿 |
|
Y |
有温压补偿 |
|
信号输出 |
1 |
二线制4-20mA 脉冲 |
|
2 |
三线制4-20mA 脉冲 |
|
3 |
RS485通讯 |
|
精度等级 |
1 |
1.0 |
|
2 |
1.5 |
|
压力等级 |
1 |
1.6Mpa |
|
2 |
2.5Mpa |
|
3 |
4.0Mpa |
|
4 |
6.3Mpa |
|
供电形式 |
0 |
内部3.6V电池 |
|
1 |
DV24V |
|
壳体材质 |
G |
不锈钢 |
|
L |
铝合金 |
|
流量量程 |
-XXX |
例：200表示******对应流量为200m3/h |
|
