热电阻感温元件 WZC-010A WZC2-010A
工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻合符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型电阻，应符合JB/T8622-1997及JB/T862３-1997标准．
热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间用T0.5表示。
热电阻公称压力
一般指在该工作温度下保护管所能承受的外压（静压）耐不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置放深度以及被测介质的流速和种类有关。
热电阻最小置入深度
︱min＝︱元+15D
︱min－最小可用置入深度
︱元－感温元件长度
D－保护管外径
自然影响
通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ
□工作原理
热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。
WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。WZC型铜电阻的感温元件是一个铜丝绕组。

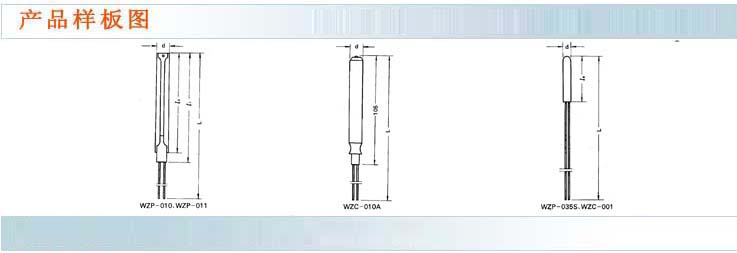

·感温元件
|
热电阻类别 |
|
分度号 |
测量范围℃ |
保护管材料 |
规格 |
热响应时间
T0.5S |
|
直径
dmm |
总长
Lmm长 |
L0 |
L1 |
|
单支铂热电阻感温元件 |
WZP-010 |
Pt100
(BA1、BA2) |
-200～420 |
外保护层为1cr18Ni9Ti不锈钢薄片 |
Ф12 |
300
350
450
550
650
900
1150
1400
1650
2150 |
85 |
105 |
〈60 |
|
双支铂热电阻感温元件 |
WZP2-010 |
|
单支铂热电阻感温元件 |
WZP-011 |
Ф8 |
300
350
450
550 |
65 |
80 |
〈30 |
|
双支铂热电阻感温元件 |
WZP2-011 |
|
铜热电阻感温元件 |
WZC-010A |
Cu50(G)﹡ |
-50～100 |
紫铜管 |
Ф8 |
300
350
450
550
650
900
1150
1400
1650
2150 |
|
|
〈90 |
|
铂热电阻感温元件 |
WZP-035S |
Pt100 |
-50～150 |
不锈钢套管 |
Ф6 |
535 |
35 |
|
〈5 |
|
铜热电阻感温元件 |
WZC-001 |
Cu50(G)﹡ |
-50～100 |
不锈钢套管 |
Ф4 |
300 |
25 |
|
〈30 |
注： 1、WZP-035S采用引进元件WZP-014S，精度等级：B级。
|
